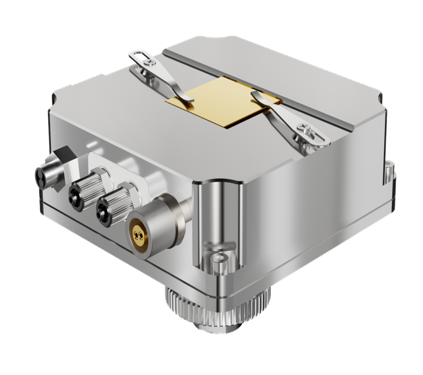

原位拉伸冷热台是针对材料研究过程中变温拉伸测试而设计的产品，可表征材料力学性能随温度变化的特征。
一、仪器介绍：
原位拉伸冷热台是针对材料研究过程中变温拉伸测试而设计的产品，可表征材料力学性能随温度变化的特征。
可设定恒速或恒力，同时可设定恒温或程序段升降温。实现变温下材料的动态应力应变特性测试，结合显微测试系统，可以定量分析材料在测试过程中相变行为、裂纹萌生和扩展、断裂、弯曲等过程。
二、仪器主要技术参数：
|
型号 |
CH600-190-5000N |
CH600-190-500N |
|
|
温控模块 |
冷热方式 |
液氮致冷，电阻加热 |
|
|
温控范围 |
-190～600℃ * |
||
|
温度稳定性 |
±0.1℃（＜600℃）* |
||
|
温度分辨率 |
0.1℃ |
||
|
升降温速率 |
0~50℃/min（可定点 / 程序段控温） |
||
|
温控方式 |
PID |
||
|
温度传感器 |
PT100 |
||
|
力学模块 |
拉力量程 |
0-5000N *（可选500N、1000N、2000N、5000N） |
|
|
拉力精度 |
0.5%FS * |
||
|
位移距离 |
40mm（双向） * |
||
|
拉伸速度 |
2~80μm/s * |
||
|
位移精度 |
±1μm9 |
||
|
力学模式 |
拉伸（冷热）、压缩、弯曲、剪切 |
||
|
光学特性 |
光路 |
反射光路 *可升级为透射光路 |
|
|
视窗材质 |
石英玻璃 * |
||
|
视窗尺寸 |
Φ45mm * |
||
|
物镜工作距离 |
20mm * |
||
|
透光孔 |
默认无透光孔 *可升级透光孔 |
||
|
结构特性 |
样品台尺寸 |
12x36mm * |
|
|
样品台材质 |
银质 * |
||
|
外形尺寸 |
360×150×40mm * |
||
|
样品腔高度 |
17mm * |
||
|
腔室 |
气密，可充保护气氛/真空 |
||
|
基本配置 |
原位拉伸冷热台x1、原位拉伸控制器x1、温度控制器x1、致冷控制器x1（低温配置）、液氮罐x1（低温配置）、温控拉伸集成软件x1、循环水系统x1、连接管路若干 |
||
|
其他配置 |
电脑主机/安装支架/定制控制软件/DIC-Micro显微应变测量分析系统 |
||
