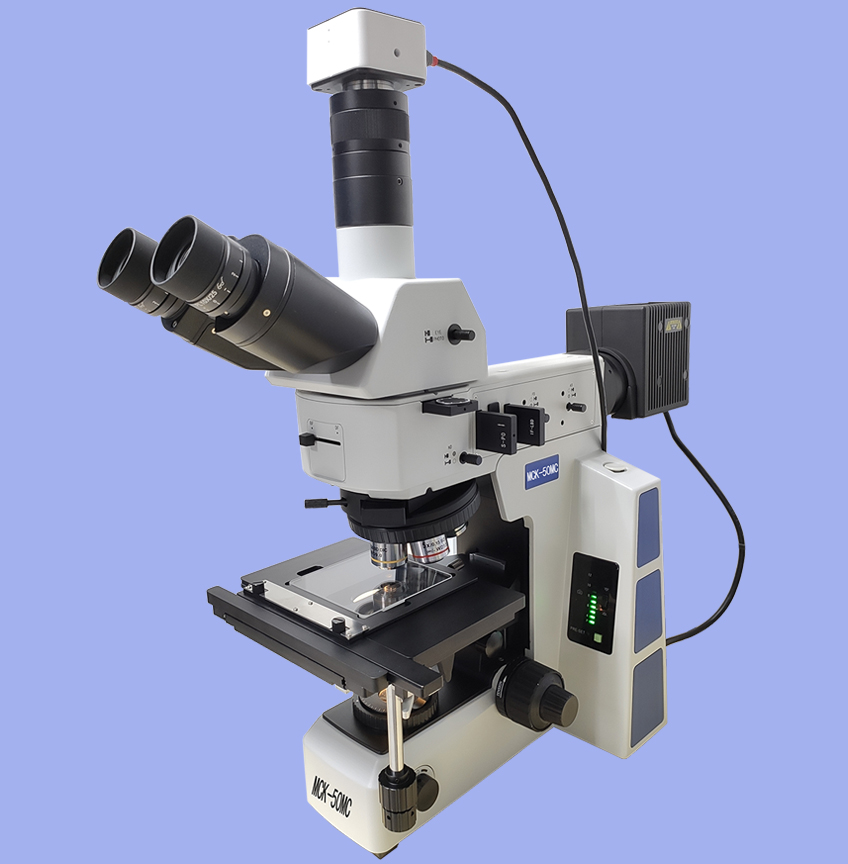

研究型正置金相显微镜MCK-50MC
MCK-50MC系列研究型全新研究级金相显微镜集CAIKON 多项创新于一身，从外观到性能都紧跟设计风向，致力于拓展工业领域全新格局。MCK-50MC秉承CAIKON不断探索、不断超越的品牌设计理念，为客户提供完善的工业检测解决方案。
详细介绍
技术参数
|
研究型（光伏电池板检测显微镜）金相显微镜：MCK-50MC
|
一、研究型金相显微镜仪器的主要用途和特点
MCK-50MC系列研究型全新研究型金相显微镜集CAIKON 多项创新于一身，从外观到性能都紧跟设计风向，致力于拓展工业领域全新格局。MCK-50MC秉承CAIKON不断探索、不断超越的品牌设计理念，为客户提供完善的工业检测解决方案。
■多档分光比观察头设计
全新MCK-50MC系列观察筒，采用宽光束成像系统设计，支持26.5mm宽视野观察，带给您全新的大视野体验。
两档式正像铰链三目观察筒，保证样品的移动方向与您通过目镜观察到的方向一致，使操作得心应手。
三档式铰链三目观察筒，在成像光线100%用于双目观察或三目摄影的基础上，增加一档20%用于双目观察，80%用于显微摄影，方便用户同时对镜下图像与视频图像进行对比观察；
■偏振系统
偏振系统包括起偏器和检偏器，可做偏光检测，在半导体和PCB检测中，可消除杂光，细节清楚。检偏器分为固定式检偏器和360度旋转式检偏器。360°旋转式检偏器可在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态。可在偏振系统的基础上加载舜宇全新研发微分干涉器，建立诺曼尔斯基微分干涉衬比系统。
■诺曼尔斯基微分干涉衬比系统
全新研发的U-DICR微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如LCD导电粒子，精密磁盘表面划痕等。
■中性密度滤色镜连动明暗场观察设计
照明器前端的拨杆可使明暗场观察切换方便，并带有中性密度滤色镜（ND50）联动功能。由于暗场观察时通常需要将光源开得比明场观察亮度高，此功能设计可以避免用户在由暗场切换至明场时，眼睛不会受到强光的刺激，提高使用的舒适性。
■物镜转换器，多孔可选
多孔物镜转换器可以对同一个标本的观测点进行连续的合理的低、中、高放大倍率观察。全新的物镜转换器将光轴与转动轴之间的夹角降低到15°，提高了对中精度和齐焦精度，且外观紧凑。
MCK-50MC研究型显微镜是将光学显微镜技术、光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机上很方便地适时观察金相图像，并以随时捕捉下来,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
|
|
二、研究型金相显微镜MCK-50MC仪器的主要技术指标
|
|
光学系统
|
无限远色差校正光学系统
|
|
观察筒
|
30°倾斜，正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0或0:100
30°倾斜，倒像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，三档分光比双目:三目=100：0或20:80或0:100
|
|
目镜
|
高眼点大视野平场目镜PL10X25mm，视度可调
高眼点大视野平场目镜PL10X25mm，带单刻度十字分划板，视度可调
高眼点大视野平场目镜PL10X26.5mm，视度可调
高眼点大视野平场目镜PL10X26.5mm，带单刻度十字分划板，视度可调
|
|
物镜
|
明暗场半复消色差金相物镜（5X、10X、20X、50X、100X）
明场半复消色差金相物镜（5X、10X、20X、50X、100X）
|
|
物镜转换器
（带DIC插槽）
|
明暗场5孔转换器，明暗场6孔转换器
明场6孔转换器，明场7孔转换器
|
|
机架
|
透反两用机架, 低手位粗微同轴调焦机构。粗调行程25mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,双路电源输出，采用数字调光，具有光强设定与复位功能、反射/透射光切换开关,内置透射光滤色镜（LBD、ND6、ND25)
反射用机架, 低手位粗微同轴调焦机构。粗调行程25mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能
|
|
载物台
|
右手位4英寸机械平台，行程105mmx102mm，带Y轴锁定机构，可带透射系统挡光板，带玻璃载物台板
|
|
聚光镜
|
摇出式消色差聚光镜（N.A.0.9）
|
|
反射照明器
|
明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调；带明暗场照明切换装置；带滤色片插槽，带起偏镜/检偏镜插槽
|
|
灯室
|
12V100W卤素灯室，透、反射通用，预定中心
|
|
其他附件
|
摄影摄像附件：0.5X，C型接口，可调焦
起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板
DIC微分干涉组件
反射用干涉滤色片：蓝色≤ 480nm
绿色：520nm-570nm
红色：630nm-750nm
色平衡片（白光）
高精度型测微尺，格值0.01mm
|
|
|
|
|
四、研究型金相显微镜系统的组成
|
|
1、金相显微镜MCK-50M
2、电脑适配镜
3、彩色数字摄像器(CCD)
4、计算机（选购）
|
|
|
|
五、研究型金相显微镜选购部分
|
|
1.金相分析软件DM-3000
2.500万像素成像器
|
|
|
|
六、研究型金相显微镜同类仪器的比较
|
|
1、DMM-800C正置金相显微镜
2、DMM-800D电脑金相显微镜
|
|
|
|
七、光伏电池板检测显微镜相关设备及其太阳能显微镜配件
|
|
金相设备 金相抛光机 金相切割机 金相砂纸 金相切割片 金相镶嵌机 金相预磨机 显微硬度计 端淬试验机
|
|
|
